氣動襯膠/襯氟塑料隔膜閥(常閉式)

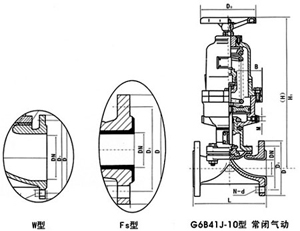

G6B41J-10型　常閉氣動
G6B41W-6.4型　G6B41J-6.4型　G6B41FS-6.4型

設計與制造按：GB12239
結構長度按：GB12221
法蘭連接尺寸按：GB　4216.4
試驗與檢驗按：GB/T　13927

當前隔膜閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

型號	公稱壓力PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
型號	公稱壓力PN（MPa）	殼體試驗	密封試驗	適用介質	工作溫度（℃）
G6B4WUFS-6	0．6	0．9	0．66	W．非腐蝕性流體 J·一般腐蝕性流體 FS。強酸堿及各種有機溶劑（溶融堿金屬元素氧除外）	≤100 ≤85 ≤150
G6B4WUFS-4	0．4	0．6	0．44	W．非腐蝕性流體 J·一般腐蝕性流體 FS。強酸堿及各種有機溶劑（溶融堿金屬元素氧除外）	≤100 ≤85 ≤150

零件名稱	閥體	閥瓣、閥蓋	氣缸、氣缸蓋	螺桿、閥桿、活塞	隔膜
材料	HT200襯氟塑料、襯橡膠	HT200	HT200	35	氟丁橡膠、氟塑料

型號	公稱通徑DN（㎜）	尺寸（mm）						氣動裝置（㎜）		質量（㎏）
型號	公稱通徑DN（㎜）	L	D1	D	n-d	H1	D0	耗氣量㎝2	氣源壓力MPa	質量（㎏）
G6B41WJFS-6	25	145	85	115	4-13．5	296	120	2．395×102	0．4	8
	32	160	100	140	4-17．5	398	140	6．082×102	0．4	15
	40	180	110	150	4-17．5	406	140	6．082×102	0．4	17
	50	210	125	165	4-17．5	464	160	1．235×102	0．4-0．5	26
	65	250	145	180	4-17．5	-	160	3．725×103	0．4-0．5	32
	80	300	160	200	4-17．5	645	200	3．725×103	0．4-0．5	56
	100	350	180	220	8-17．5	665	240	9．458×103	0．4-0．5	100
	125	400	210	250	8-17．5	832	320	1．409×104	0．4-0．5	170
	150	460	240	285	8-22	933	320	2．868×104	0．5	323
G6B41WJFS-4	200	570	295	340	8-22	1275	400	4．619×104	0．5	386

注：
