SF-1(2,3),SF-1(2,3)-GF可調雙金屬片式疏水閥

排空氣和不：輸送管線的壓力或重力使閥打開，迅速排除空氣和水，縮短升溫時間。
阻汽：進入閥腔中的蒸汽使雙金屬元件彎曲產生熱拉力，并克服管道壓力是關閉閥球。熱拉力是隨相應的飽和蒸汽曲線變化的。因此，在其壓力范圍內都能有效地工作。
排放冷凝水：冷凝水逐步漸降低了雙金屬元件的熱拉力，使排放孔逐漸打開，冷凝水暢通無阻礙地排放。
起止回閥作用：閥球能在管線產生加流時，立即關閉排放孔，無須附加裝置。

在線咨詢

021-66861950

SF-1(2,3),SF-1(2,3)-GF可調雙金屬片式疏水閥介紹

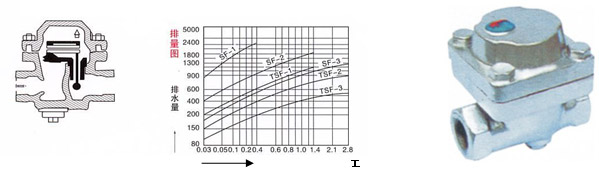

通用型雙金屬疏水閥的四種功能

排空氣和不：輸送管線的壓力或重力使閥打開，迅速排除空氣和水，縮短升溫時間。
阻汽：進入閥腔中的蒸汽使雙金屬元件彎曲產生熱拉力，并克服管道壓力是關閉閥球。熱拉力是隨相應的飽和蒸汽曲線變化的。因此，在其壓力范圍內都能有效地工作。
排放冷凝水：冷凝水逐步漸降低了雙金屬元件的熱拉力，使排放孔逐漸打開，冷凝水暢通無阻礙地排放。
起止回閥作用：閥球能在管線產生加流時，立即關閉排放孔，無須附加裝置。

適用范圍

當前疏水閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

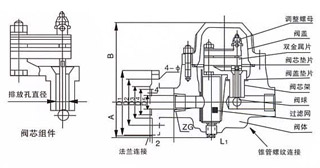

結構示意圖

主要連接尺寸

型號	公稱通徑DN（mm）	尺寸
型號	公稱通徑DN（mm）	L	H	H1
TSF-1/2/3	15	110	130	35
	20	110	130	35
	25	110	130	35
SF-1/2/3	15	155	170	45
	20	155	170	45
	25	155	170	45

主要零件材料

零件名稱	材料
閥體	碳鋼
墊片	碳鋼
墊片	F304柔性石墨
閥芯組件	不銹鋼
排放孔密封面	堆焊硬質合金
過濾網	不銹鋼

主要外型連接尺寸

型號	公稱通徑DN（mm）	尺寸
型號	公稱通徑DN（mm）	L	H	D	D1	D2	b	f	Z-Φd
SF-1/2/3-GF	15	230	180	95	65	45	14	2	4-Φ14
	20	230	180	105	75	55	14	2	4-Φ14
	25	230	185	115	85	65	14	2	4-Φ14
	32	250	195	135	100	78	16	2	4-Φ18
	40	250	200	145	110	85	16	3	4-Φ18
	50	250	208	160	125	100	16	3	4-Φ18
TSF-1/2/3-GF	15	210	140	95	65	45	14	2	4-Φ14
	20	210	145	105	75	55	14	2	4-Φ14
	25	210	150	115	85	65	14	2	4-Φ14
